Комплект электроснабжения КЭС универсальный 42В/4В
VIP-предложение Назначение пособия
Комплект электроснабжения (КЭС) предназначен как для питания ИПФ (источника питания лабораторного для фронтальных работ) с переменным напряжением 42 В, так и для подачи напряжения 4 В на каждую парту в классе без ИПФ, для проведения лабораторных работ по физике, электротехнике, химии.
2. Краткое описание

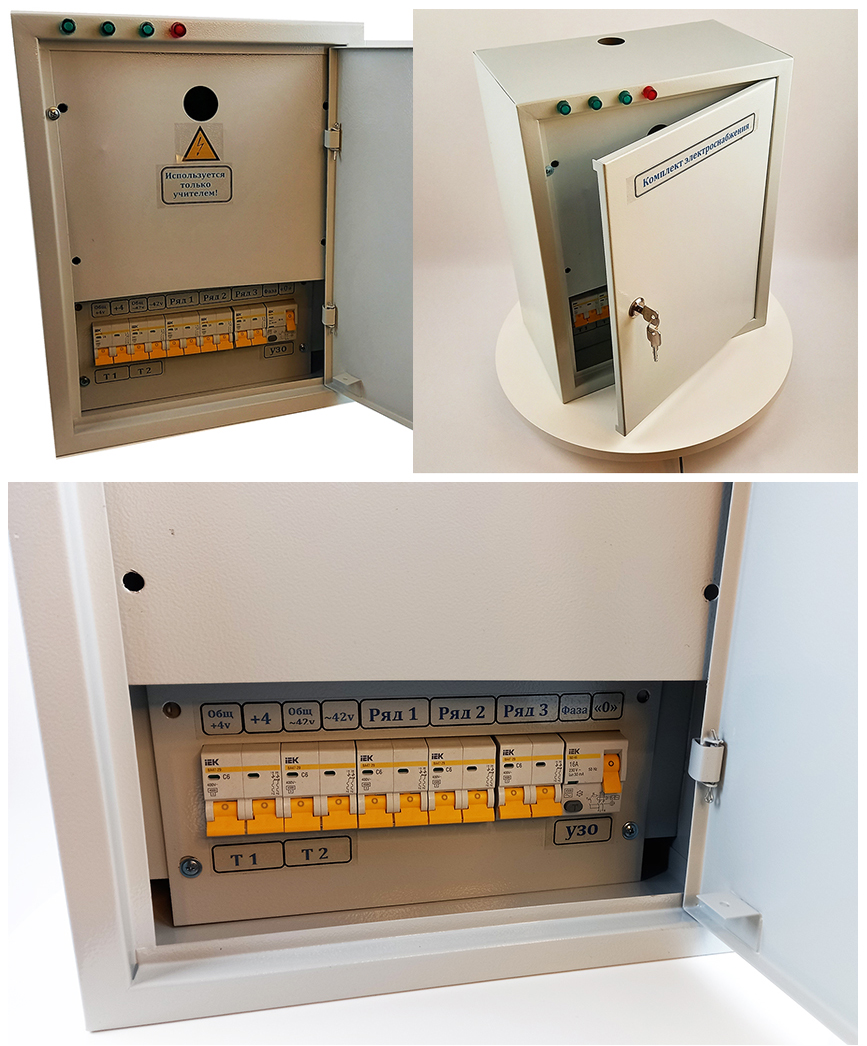

В жестком металлическом корпусе КЭС собраны:
- понижающий трансформатор 220/5/42 В мощностью 0,40-0,63 Ква;
- три диодных выпрямительных моста, собранных параллельно для увеличения мощностных характеристик по току и коммутационных элементов;
- автоматических выключателей АВ1 АВ3 (двухполюсных) для включения электропитания по рядам парт и коммутации (одновременно) индикаторных ламп;
- АВ4 (УЗО) для подключения сети и осуществления защиты от токов утечки при прикосновении человека и др;
- Т1 Т2 автоматы, служащие для выбора рода тока питания потребителей 4 В либо ~42 В.
При питании потребителей от источника 4 В осуществляется двухполупериодное выпрямление выпрямительными мостами М1 М3 и подача постоянного тока непосредственно по рядам.
При питании от источника ~42 В напряжение снимается непосредственно с клемм трансформатора и коммутируется универсальными элементами управления АВ1-АВ3.
3. Комплект поставки
1. Комплект Электроснабжение (КЭС) - 1 шт.
2. Паспорт - 1 шт.
3. Упаковка - 1 шт.
4. Основные технические характеристики
КЭС выполнен в жестком металлическом корпусе, способном обеспечить защиту электрических элементов и монтажа от механических повреждений и доступа людей к токоведущим частям оборудования. Основные электротехнические параметры приведены в таблице № 1:
Потребляемая мощность КВ-А, не более 0,40-0,63 Ква
Электропитание от сети переменного тока: напряжение В, частота Гц 220+/-22 50-60
Выходное напряжение при изменении тока нагрузки: от "0" до "Мах" от источника ~42 В 42-38
От источника 4 В 4: 2,8
Максимально допустимый ток от источника: ~42 В (а) Трех линий одновременно 10 (не более 20 минут) 5 (не более 40 минут)
Максимально допустимый ток от источника: 4 В (а) Трех линий одновременно 15 (не более 20 минут) 10 (не более 40 минут)
Габаритные размеры в мм:
Высота 390
Ширина 310
Глубина 180
Вес в граммах: 10000
5. Подготовка изделия к работе
- Открыть ключом наружную дверцу и убедиться в целостности элементов управления (отсутствия сколов, трещин и т.д.)
- Убедиться в надежности крепления внутренней защитной панели, при необходимости слегка подтянуть винты крепления.
- Развернуть петли крепления КЭС, привернутые к задней стенке, в вертикальное положение.
- Привернуть ящик КЭС к стене так, чтобы кромки труб с отходящей проводкой находились на уровне нижней кромки входного отверстия ящика КЭС (снизу).
- Отходящая проводка (в трубах) должна выполняться медным многожильным проводом с облуженными концами, сечением 2,5 мм.кв.
- Проводка питания к КЭС ~ 220 В должна быть выполнена в отдельной трубе.
- Снять фальшпанель, закрывающую АВ 1 АВ 4; Т1 Т2.
- Подключить питание КЭС: "ФАЗА" к левой верхней клемме УЗО; "О" к правой верхней клемме.
- Подключить отходящие линии по рядам к клеммнику 1 и АВ1 - АВ3 соответственно схеме подключений.
6. Порядок работы
Во избежание перегрузки КЭС во время работы желательно производить лабораторные работы по рядам разной энергоемкости!
- открыть ключом наружную дверцу (далее в процессе работы она должна оставаться открытой).
- включить тумблеры Т1 или Т2 на выбранный источник питания 4 В или ~ 42 В.
- включить АВ4 "УЗО".
- загорается красная лампочка наличия сети.
- включить АВ1 - загорается зеленая лампочка питания 1-го ряда.
- включить АВ2 - загорается зеленая лампочка питания 2-го ряда.
- включить АВ3 - загорается зеленая лампочка питания 3-го ряда.
КЭС готов к работе.
После окончания работ отключить се АВ.
7. Техника безопасности
КЭС должен эксплуатироваться в электробезопасных помещениях согласно требованиям техники безопасности.
Установку, монтаж и эксплуатацию КЭСа могут производить лица, прошедшие обучение с присвоением квалификационной группе не ниже III, в соответствии с требованиями "ПТЭ".
Эксплуатация КЭС при повреждении элементов защиты и управления ЗАПРЕЩЕНА.
Эксплуатация КЭС с превышением параметров по току и времени, указанным в таблице № 1 ЗАПРЕЩЕНА.
Эксплуатация КЭС с закрытой наружной дверцей (во избежание перегрева) ЗАПРЕЩЕНА.
По окончании работы КЭС должен быть отключен от сети питания автоматическим выключателем № 4 "УЗО".
Проводка для питания КЭС ~ 220 В и отходящие провода 4 В; ~ 42 В должна быть выполнена в разных трубах. К болту заземления должен быть подключен провод заземления непосредственно от щита питания.
Автоматические выключатели Т1 Т2 во избежании короткого замыкания должны включаться поочередно на выбранное рабочее напряжение ~ 42 В или 4В.
Одновременное включение Т1 Т2 ЗАПРЕЩЕНО!
8. Техническое обслуживание
Обслуживание КЭС сводится к ежедневному осмотру элементов: коммутации (автоматических выключателей), целостности защитного стекла и провода защитного заземления.
К ежемесячному обслуживанию относится проверка АВ; "УЗО" на срабатывание. Для этого необходимо при включенном питании и отключенных отходящих линиях нажать однократно кнопку Т (тест) - аппарат должен срабатывать.
9. Возможные неисправности и способы их устранения
Наименование неисправности, внешнее проявление и дополнительные признаки
1. При включении АВ4 "УЗО" через 0,5-3 сек. Происходит его отключение Неисправность: Повреждение одного из диодов диодных мостов
Способ устранения: Открыть защитную крышку; определить один из неисправных диодных мостов и изъять его. Восстановить схему на 2-х диодных мостах КЭС может работать и на двух диодных мостах
2. При включении АВ4 "УЗО" мгновенно происходит его отключение Повышенный пусковой ток трансформатора неисправностью не является Повторить включение 1-2 раза
10. Правила хранения
КЭС может использоваться в сухих отапливаемых помещениях при температуре от +10 до +35?С и относительной влажности до 80% при температуре +25?С.
Хранить комплект следует в сухом помещении с комнатной температурой (15- 25C) при относительной влажности воздуха 80 %.
11. Свидетельство о приемке
Комплект соответствует техническим условиям ТУ 79 РФ 529- 03 и признан годным для эксплуатации.
Дата выпуска "______" _______________ 20 ____г.
12. Гарантийные обязательства
Предприятие- изготовитель гарантирует соответствие комплекта требованиям ТУ при соблюдении условий эксплуатации, транспортировки и хранения.
Срок гарантии - 1 (один) год со дня ввода комплекта в эксплуатацию.
Кол-во охваченных пользователей: (70783)
Просмотров: (14295)

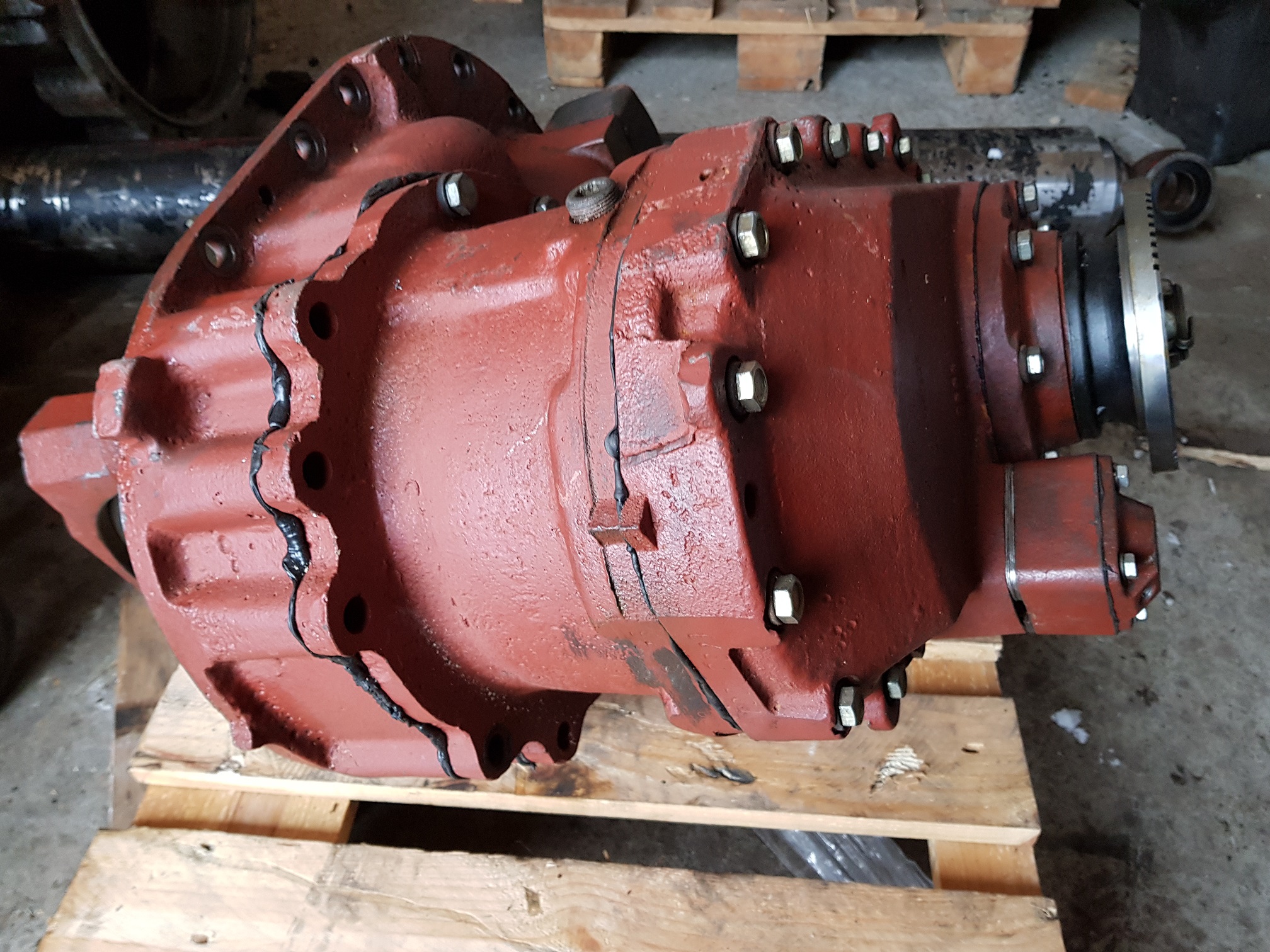

Редуктора МАЗ средних и задних мостов с гарантией и доставкой
VIP-предложение Компания "СпецАвто" предлагает весь спектр редукторов к автотехнике МАЗ, автобусам МАЗ из наличия. Также предлагаем любые запасные части в данным редукторам. На данный момент можем предложить редуктора средних мостов 64229-2502010-030 (24 х 15), 64221-2502010-030 (24 х 15), 63036-2502010-030 (25 х 11), 63035-2502010-030 (25 х 12), 6303-2502010-20 (25 х 13), 6303-2502010-030 (25 х 13), 651608-2502010 (24 х 15, овальный картер), 64229-2502010-040 (24 х 15, овальный картер), 6303-2502010-040 (25 х 13, овальный картер), 643012-2502010 (29 х 23, овальный картер), 6430-2502010-020 (29 х 25, овальный картер), 64221-2502010-040 (29 х 21, овальный картер), 6418-2502010-040 (24 х 14, овальный картер), 64301-2502010-020 (29 х 27, овальный картер), 6312А5-2502010 (29 х 19, овальный картер), редуктора задних мостов 4370-2402010 (38 х 11, "Зубрёнок"), 4370-2402010-010 (39 х 10, "Зубрёнок"), 4370-2402010-020 (40 х 9, "Зубрёнок"), 54323-2402010-20 (24 х 15), 54321-2402010-20 (24 х 17), 5551-2402010-20 (25 х 11), 5551-2402010-030 (25 х 11, фланец на 4 отв.), 5337-2402010-20 (25 х 12), 5337-2402010-030 (25 х 12, фланец на 4 отв.), 5336-2402010-20 (25 х 13), 54323-2402010 (24 х 15), 5551-2402010 (25 х 11), 5337-2402010 (25 х 12), 64229-2402010-040 (24 х 15, овальный картер), 6303-2402010-040 (25 х 13, овальный картер), 64221-2402010-10 (29 х 21, овальный картер), 643012-2402010 (29 х 23, овальный картер), 54326-2402010-10 (29 х 25, овальный картер), 5440-2402010 (29 х 27, овальный картер), 5440-2402010-10 (29 х 28, овальный картер), 64229-2402010-030 (24 х 15, фланец на 4 отв.), 54321-2402010-030 (24 х 17, фланец на 4 отв.), 5337-2402010-040 (25 х 12, овальный картер), 6312А5-2402010 (29 х 19, овальный картер), 555002-2402010-040 (24 х 14, овальный картер), 6303-2402010-030 (25 х 13, фланец на 4 отв.), 64229-2402010 (24 х 14), а также пары главной передачи, дифференциалы, чашки, сателлиты, крестовины, картера, фланцы, подшипники и др. Осуществляем доставку в любой регион РФ (до Москвы и Санкт-Петербурга доставка бесплатно !). Работаем от 1-й единицы! Оперативный ответ на все заявки. Тел. +7(920)3127919, 810(375)291302977, 810(375)297707278
Кол-во охваченных пользователей: (177094)
Просмотров: (25966)
29.09.2017 23:52
Вискомуфты и вентиляторы систем охлаждения МЗКТ, МАЗ, Урал и др.! www.motordinamika.ru
Ответить
Индивидуальные пластиковые домики для телят от производителя
VIP-предложение Предлагаем к продаже индивидуальные пластиковые домики для телят из пищевого полиэтилена, металлические вольеры к нему, а так же комплектующие к вольеру для облегчения ухода за телятами. ... Индивидуальные пластиковые домики для телят. Исключительно важным для успешного предпринимательства фермеров является здоровье и комфортные условия поголовья скота, в том числе и крупного рогатого. Молодые телята не имея иммунитета взрослых животных в большей степени подвержены риску заболеваний, различных инфекций, особенно в первые месяцы жизни. Для решения этой проблемы мы предлагаем индивидуальные домики для телят, изготовленные из качественного первичного полиэтилена.
Содержание новорожденных телят на открытой площадке вне помещений в индивидуальных боксах обеспечивает:
- естественные условия развития телят
- изоляцию от источников инфекции;
Кол-во охваченных пользователей: (8582)
Просмотров: (298)

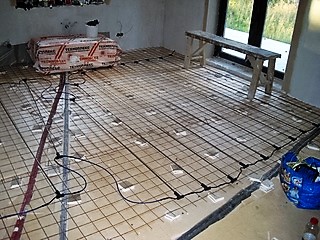

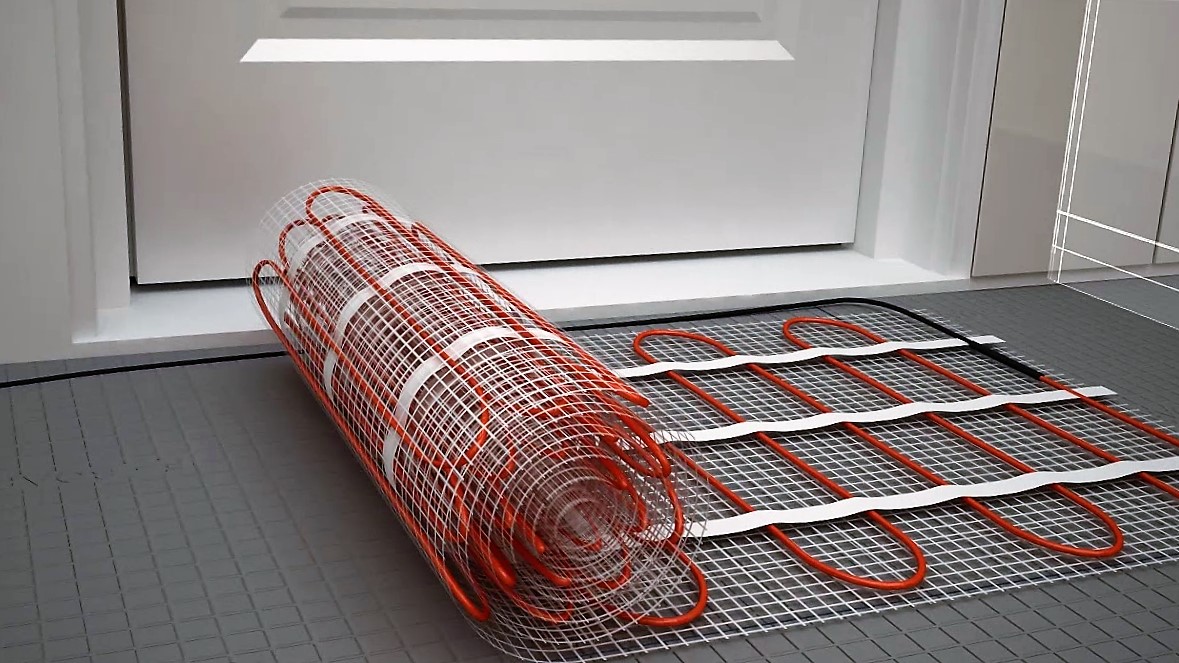

Нагревательные маты. Тёплый пол.
TOP-предложение Нагревательные маты SpyHeat используются, как дополнительная система обогрева c автоматической регулировкой температуры пола в помещениях различного назначения, для создания комфортных условий. Изготовлены по современной технологии с использованием двухжильного экранированного кабеля.
Рассчитан на работу от бытовой электросети соответствующей мощности с напряжением 220-240 В. Номинальная мощность и длина нагревательного мата указана на упаковке. Ширина нагревательного мата - 0,5 м.
В состав комплекта входят:
- нагревательный мат на основе двухжильного экранированного кабеля;
- электронный термостат с термодатчиком;
- защитная гофротрубка для термодатчика;
- инструкция по эксплуатации с гарантийным талоном.
Технические характеристики:
Мощность мата - от 75 Вт до 2400 Вт.
Номинальная длина мата - от 1 м до 32 м.
Площадь обогрева - от 0,5 м2 до 16 м2.
Кол-во охваченных пользователей: (6917)
Просмотров: (613)
Аренда экскаватора-погрузчика
TOP-предложение Предоставим в аренду экскаватор-погрузчик. Он может копать, засыпать, планировать, поднимать и монтировать грузы. Так же готов к уборке территорий. В дополнении может оснащаться узким ковшом или гидромолотом.
Кол-во охваченных пользователей: (19634)
Просмотров: (710)

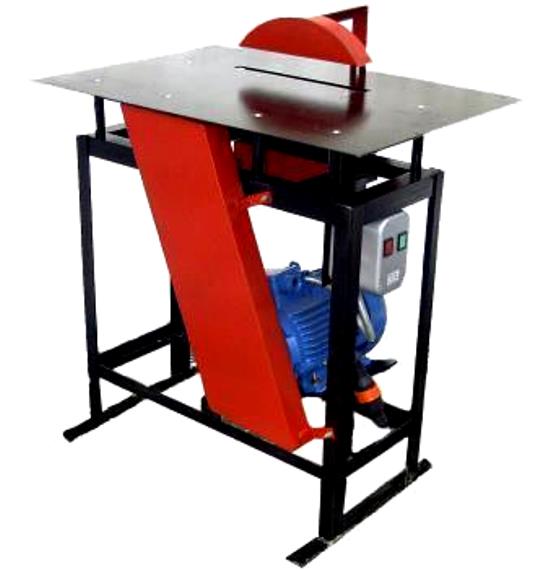

Станок круглопильный, циркулярный СК-60
